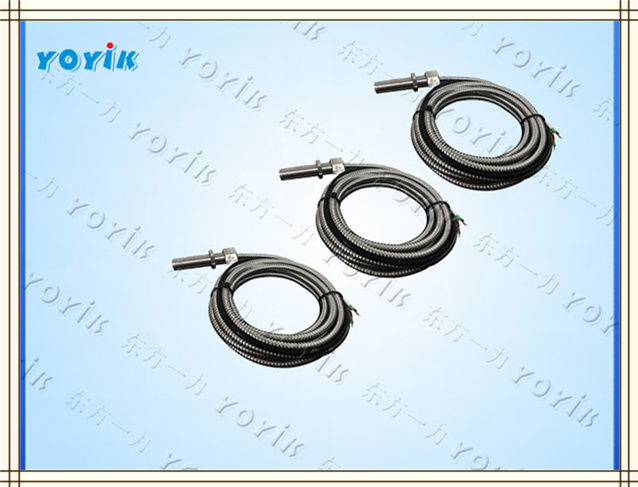

【转速传感器CS-3F-M16-L70安装注意事项 汽轮机反转速探头】

         转速传感器CS-3F-M18-L80-1是是一种多功能的汽轮机反转速探头，适用于多种旋转机械的转速测量和保护，具有高精度、宽测量范围和良好的环境适应性。可在烟雾、水气、油气等恶劣环境中使用。

         转速传感器CS-3F-M16-L70安装注意事项：

1、安装距离：转速传感器CS-3F-M18-L80-1的探头部位与齿轮之间的安装距离必须严格控制，*距离≤1mm。这是*传感器能够准确读取齿轮旋转信息的关键。

2、安装角度：传感器探头应与齿轮成90度角安装，即垂直于齿轮的旋转平面。同时，传感器上所作的圆心标记应在键槽（或凸台）与轴心线构成的平面内，以*传感器在正反转时都能正常工作。安装角度的误差可能会影响测量精度，因此应严格按照要求进行安装。

3、电气连接与屏蔽：传感器至二次仪表应采用多芯屏蔽电缆进行连接，并采用单端悬空接地方式。具体来说，传感器一端的屏蔽层不可与传感器外壳连接，而仪表一端的屏蔽层应接入大地。这样可以有效避免传感器受到外部电磁场的干扰，*测量结果的准确性。

4、安装位置与固定方式：应选择结构稳定、动态平衡的位置安装传感器，避免受振动影响。传感器常采用键槽固定或螺栓固定方式，应*传感器与轴牢固可靠地连接，不会因振动或离心力产生位移。

5、测量范围与分辨率：在安装前，应确认传感器的测量范围是否覆盖被测设备的*高转速和正常工作范围。同时，分辨率也应满足测量要求。如果测量范围选择不当，可能会导致测量不准或量程不足。

6、环境适应性：传感器应能在指定的环境温度范围内正常工作。在安装时，应考虑环境温度对传感器性能的影响，并采取必要的措施进行防护。

7、定期校准与维护：安装完成后，应进行传感器标定，通过与标准转速表比较，确定传感器的测量误差，并作为后续测量结果校准的依据。此外，还应定期对传感器进行校准和维护，以*其长期稳定运行。

       转速传感器CS-3F-M18-L80-1的安装应严格按照上述注意事项进行，以*测量结果的准确性和传感器的长期稳定运行。

       转速传感器品牌Brand：东方一力/YOYIK/DFA。
