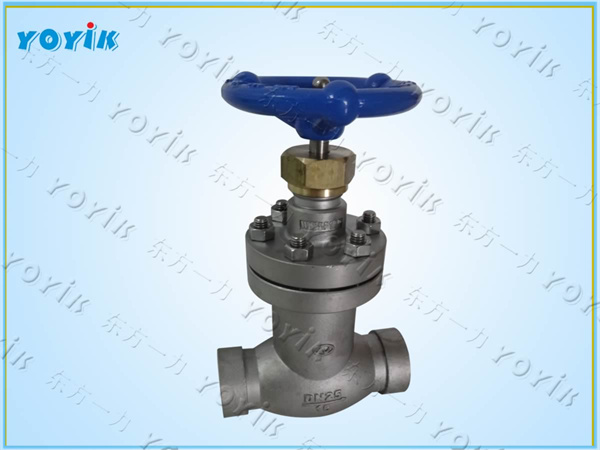

【波纹管截止阀WJ25F1.6P氢系统零泄漏的“金属屏障”技术与双重密封方案】

           波纹管截止阀WJ25F1.6P是为汽轮发电机氢油水系统设计的关键控制部件，针对氢气易燃易爆、分子体积小易泄漏的特性，以“*密封+可靠适配”为核心，保障系统*稳定运行，广泛应用于氢气回路、密封油回路及冷却水回路的介质控制。

          下面将从结构原理、关键参数、性能优势、安装等方面详细介绍波纹管截止阀WJ25F1.6P。

一、结构原理——双保险密封：

阀门采用“波纹管主密封+填料辅助密封”上下叠置。波纹管上端与阀盖焊接，下端与阀瓣焊接，阀杆全程在密闭腔内伸缩，彻底取消传统动密封点；上方填料函处于常压氮封环境，仅在波纹管意外破损时承担临时封堵，并联动泄放孔报警，形成冗余*屏障。

二、关键参数：

口径：DN25，公称压力 PN16。

温度：-30 ℃~+200 ℃（PTFE 阀座），金属阀座可达 350 ℃。

波纹管：不锈钢，双层 0.15 mm，疲劳寿命≥10000 次。

泄漏率：氦质谱检测≤1×10⁻⁹ Pa·m³/s，换算氢气外漏<0.1 ppm·L/s。

防爆：阀杆防静电结构<1 Ω，满足 Ex db IIC T4。

三、性能优势：

1. 零泄漏：连续金属壁对氢渗透系数*4个数量级，年漏率<0.1%。

2. 长寿命：波纹管免维护周期18个月，大幅降低大修人工成本。

3. 低扭矩：取消填料压紧力，启闭扭矩下降30%，可配小型气动或电动执行器，实现 8s紧急切断。

4. 高*：即使外层波纹管破裂，内层+填料仍可维持密封4小时以上，为停机赢得宝贵时间。

四、安装与维护要点：

1. 焊接：承插焊间隙1.0-1.5mm，TIG自动焊后2.4MPa壳体复验。

2. 方向：阀杆垂直向上，泄放孔对准*排放区。

3. 监测：在线记录开闭次数与压差，到达8000次提前安排波纹管更换。 4. 系统吹扫：投氢前氮气置换3次，O₂≤0.2 %，防止氢-氧爆燃。 波纹管截止阀WJ25F1.6P把*易泄漏的阀杆动密封转化为零渗透的静密封，再辅以填料二次保险，为汽轮发电机氢油水系统提供了“零泄漏、长寿命、免维护”的*解决方案。选择它，就是选择氢系统*运行的可靠阀门屏障。



          波纹管截止阀品牌Brand：东方一力/YOYIK/DFA。
